Trong ngành công nghiệp bán dẫn, kích thước linh kiện ngày càng nhỏ, cấu trúc ngày càng phức tạp, trong khi yêu cầu về độ tin cậy và tỷ lệ lỗi lại ngày càng khắt khe. Một khuyết tật rất nhỏ, nằm sâu bên trong chip hoặc wafer silicon, cũng có thể khiến toàn bộ lô sản phẩm không đạt yêu cầu.
Chính vì vậy, kiểm tra không phá hủy đã trở thành một phần bắt buộc trong chuỗi sản xuất và R&D bán dẫn. Và trong số các công cụ kiểm tra hiện nay, kính hiển vi công nghiệp cận hồng ngoại (Near-Infrared Microscope – NIR) đang giữ vai trò đặc biệt quan trọng.
Đặc thù của chip bán dẫn và bài toán “không nhìn thấy”
Chip bán dẫn được chế tạo chủ yếu từ silicon, một vật liệu có đặc tính quang học rất đặc biệt. Ở vùng ánh sáng khả kiến, silicon hấp thụ và tán xạ mạnh, khiến các lớp cấu trúc bên trong gần như không thể quan sát bằng kính hiển vi thông thường.
Trong thực tế sản xuất, điều này dẫn đến nhiều khó khăn:
- Không quan sát được liên kết dây (wire bonding) bên trong chip đã đóng gói
- Không thấy rõ các lớp mạch nằm dưới bề mặt wafer
- Khó phát hiện lỗi ẩn trước khi chip bước sang công đoạn tiếp theo
Nếu chỉ dựa vào kiểm tra bề mặt, nhiều lỗi chỉ được phát hiện quá muộn, khi chi phí xử lý đã tăng cao.
Xem thêm: Một số thuật ngữ trong sản xuất chip
Vì sao chip bán dẫn cần kính hiển vi cận hồng ngoại?
Ở dải bước sóng cận hồng ngoại (khoảng 900–1700nm), silicon trở nên trong suốt hơn so với ánh sáng khả kiến. Ánh sáng cận hồng ngoại có khả năng:
- Xuyên sâu qua silicon
- Ít bị tán xạ
- Giữ được thông tin cấu trúc bên trong vật liệu
Nhờ đó, kính hiển vi cận hồng ngoại cho phép:
- Quan sát cấu trúc bên trong chip mà không cần phá mẫu
- Kiểm tra wafer trong nhiều công đoạn khác nhau
- Phân tích lỗi một cách trực quan và chính xác hơn
Đây là lý do vì sao trong các phòng R&D, QA/QC ngành bán dẫn, kính hiển vi NIR ngày càng được sử dụng rộng rãi.
Hạn chế của kính hiển vi thông thường trong ngành bán dẫn
Kính hiển vi ánh sáng thường vẫn rất hữu ích cho nhiều ứng dụng, nhưng khi áp dụng cho chip bán dẫn, nó bộc lộ rõ các giới hạn:
- Hình ảnh bị mờ, thiếu tương phản khi quan sát silicon
- Không phân biệt được các lớp cấu trúc chồng lên nhau
- Khó đánh giá chính xác vị trí và mức độ lỗi
Đặc biệt với chip đã đóng gói, việc dùng phương pháp kiểm tra phá hủy không chỉ tốn kém mà còn làm mất mẫu. Điều này khiến kính hiển vi cận hồng ngoại trở thành lựa chọn gần như bắt buộc.
Yêu cầu kỹ thuật đối với kính hiển vi kiểm tra chip bán dẫn
Một kính hiển vi dùng cho bán dẫn không chỉ cần “nhìn thấy”, mà còn phải ổn định, chính xác và lặp lại được. Trong thực tế, hệ thống cần đáp ứng đồng thời nhiều yêu cầu:
1. Dải phổ phù hợp với silicon
Kính phải hoạt động tốt trong vùng cận hồng ngoại, nơi silicon cho phép ánh sáng xuyên qua hiệu quả.
2. Camera cận hồng ngoại chuyên dụng
Camera thông thường không đủ nhạy ở dải NIR. Camera chuyên dụng giúp thu được hình ảnh rõ, ít nhiễu, phục vụ phân tích chi tiết.
3. Hệ ống kính được hiệu chỉnh cho NIR
Ống kính cần được thiết kế để giảm sai lệch quang học từ vùng khả kiến đến cận hồng ngoại, đặc biệt quan trọng khi quan sát ở độ phóng đại cao.
4. Khả năng lọc theo bước sóng
Việc sử dụng các bộ lọc NIR khác nhau giúp làm nổi bật từng cấu trúc cụ thể bên trong chip hoặc wafer.
5. Phần mềm xử lý và đo lường
Không chỉ quan sát, kỹ sư cần đo đạc, so sánh và lưu trữ dữ liệu – đây là phần không thể thiếu trong kiểm soát chất lượng.
Ứng dụng thực tế của kính hiển vi NIR trong kiểm tra chip
Trong môi trường sản xuất và nghiên cứu, kính hiển vi công nghiệp cận hồng ngoại được sử dụng cho nhiều công đoạn:
- Kiểm tra wafer silicon trước và sau xử lý
- Quan sát liên kết dây trong chip đóng gói
- Phân tích lỗi vi mô không phá hủy
- So sánh cấu trúc giữa các lô sản xuất
- Hỗ trợ R&D trong phát triển công nghệ chip mới
Việc phát hiện lỗi sớm giúp giảm thiểu rủi ro lan rộng sang các công đoạn tiếp theo, từ đó tiết kiệm chi phí và thời gian.
Vai trò của tự động hóa và AI trong kiểm tra bán dẫn
Khi sản lượng chip tăng cao, việc kiểm tra thủ công trở nên khó kiểm soát. Đây là lúc phần mềm xử lý ảnh và AI phát huy giá trị.
Các hệ thống kính hiển vi NIR hiện đại cho phép:
- Tăng cường hình ảnh hồng ngoại theo thời gian thực
- Tự động phát hiện các điểm bất thường
- Thống kê và phân loại lỗi
- Hỗ trợ ra quyết định nhanh hơn cho kỹ sư
AI không thay thế con người, nhưng giúp giảm tải công việc lặp lại và tăng tính nhất quán trong đánh giá chất lượng.
Giải pháp kính hiển vi cận hồng ngoại cho ngành bán dẫn

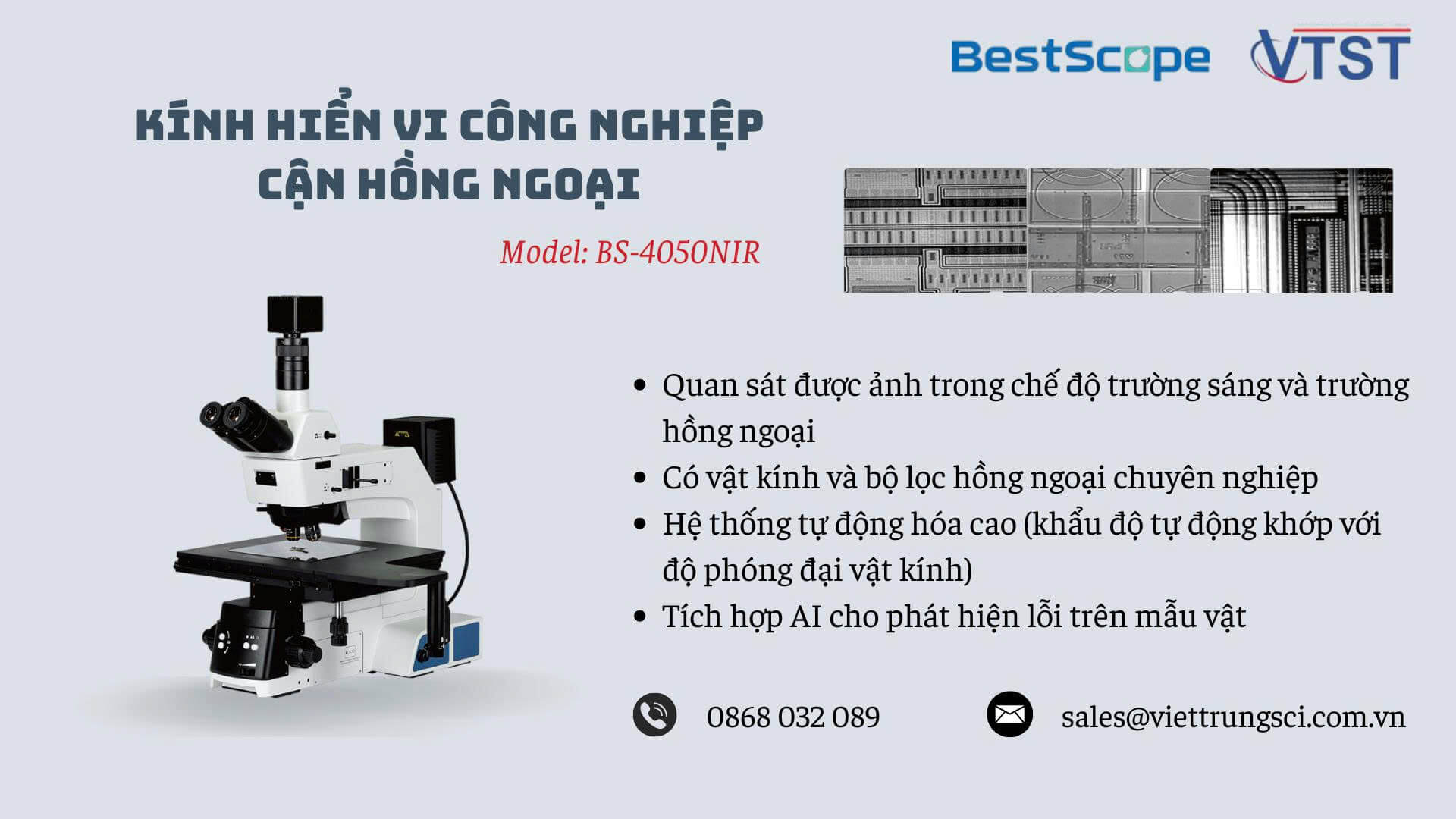

BS-4050NIR là kính hiển vi công nghiệp cận hồng ngoại được thiết kế chuyên cho kiểm tra wafer và chip bán dẫn. Hệ thống kết hợp:
- Quang học hiệu chỉnh cho dải NIR
- Camera cận hồng ngoại độ phân giải cao
- Bộ lọc theo bước sóng để tối ưu quan sát từng cấu trúc
- Phần mềm xử lý ảnh và đo lường chuyên sâu
Thiết bị phù hợp cho cả môi trường sản xuất lẫn phòng R&D, nơi yêu cầu độ chính xác và tính ổn định cao.
Lợi ích dài hạn khi đầu tư đúng kính hiển vi cho bán dẫn
Việc lựa chọn đúng kính hiển vi không chỉ giải quyết bài toán trước mắt, mà còn mang lại giá trị lâu dài:
- Giảm tỷ lệ lỗi không phát hiện kịp thời
- Nâng cao độ tin cậy của chip
- Tối ưu chi phí kiểm tra và R&D
- Tăng khả năng cạnh tranh của doanh nghiệp
Trong bối cảnh ngành bán dẫn phát triển nhanh và cạnh tranh khốc liệt, khả năng kiểm soát chất lượng vi mô chính là lợi thế then chốt.
Ngoài ra, Viettrungsci cung cấp đa dạng các dòng kính hiển vi đáp ứng nhiều nhu cầu phòng thí nghiệm. Tham khảo các mẫu phù hợp tại đây.
Kết luận
Chip bán dẫn ngày càng nhỏ, nhưng rủi ro từ những lỗi vi mô ngày càng lớn. Để kiểm soát được những chi tiết nằm sâu bên trong silicon, doanh nghiệp không thể chỉ dựa vào kính hiển vi thông thường.
Kính hiển vi công nghiệp cận hồng ngoại mang lại khả năng quan sát xuyên silicon, hỗ trợ phát hiện lỗi sớm và nâng cao hiệu quả kiểm tra trong toàn bộ chuỗi sản xuất bán dẫn.
📩 Liên hệ để được tư vấn giải pháp kính hiển vi phù hợp cho kiểm tra wafer và chip bán dẫn, theo đúng mẫu và quy trình thực tế của bạn.
